SMH60S-0040-30AAK-3LKH
絕對的300%的功率過載；
真正的IP65防護等級
極低的轉矩脈動、優異的動態響應；
精美的外觀設計。
基本參數
| 驅動器電源電壓中間環節直流電壓UDC | 300 |
| 額定功率PN (W) | 400 |
| 額定轉矩TN (Nm) | 1.27 |
| 額定轉速nN (rpm) | 3000 |
| 額定電流IN (A) | 3.1 |
| 瞬時最大轉矩Tm (Nm) | 3.82 |
| 瞬時最大電流Im (A) | 9.3 |
| 連續靜態轉矩TS (Nm) | 1.39 |
| 連續靜態電流IS (A) | 3.38 |
| 線--線電阻RL (Ω) | 3.52 |
| 線--線電感LL (mH) | 7.8 |
| 電氣時間常數τe (ms) | 2.22 |
| 機械時間常數τm (ms) | 1.35 |
| 反電勢常數Ke (V/krpm) | 29 |
| 轉矩常數Kt (Nm/A) | 0.48 |
| 轉動慣量Jm (Kg·cm2) | 0.51 0.514(帶抱閘） |
| 極對數 | 3 |
| 最大允許du/dt (KV/μs) | 8 |
| 絕緣等級 | F |
| 軸承徑向力F(N) | 180 |
| 軸承軸向力F(N) | 90 |
| 重量G(Kg) | 1.8 2.3(帶抱閘） |
| 機身長L(mm) | 150 189±1.5(帶抱閘） |
| 位置反饋裝置 | 2500ppr光電編碼器（增量式） |
| 冷卻方式 | 全封閉、自冷卻 |
| 防護等級 | IP65, 軸端IP54 |
| 溫 度 | -20℃～40℃（不結冰） |
| 濕 度 | 90%RH以下（無凝露） |
| 環 境 | 遠離腐蝕、可燃性氣體，油滴，灰塵 |
| 海 拔 | 最高海拔4000m，1000m以上，每升高100m，功率下降1.5% |

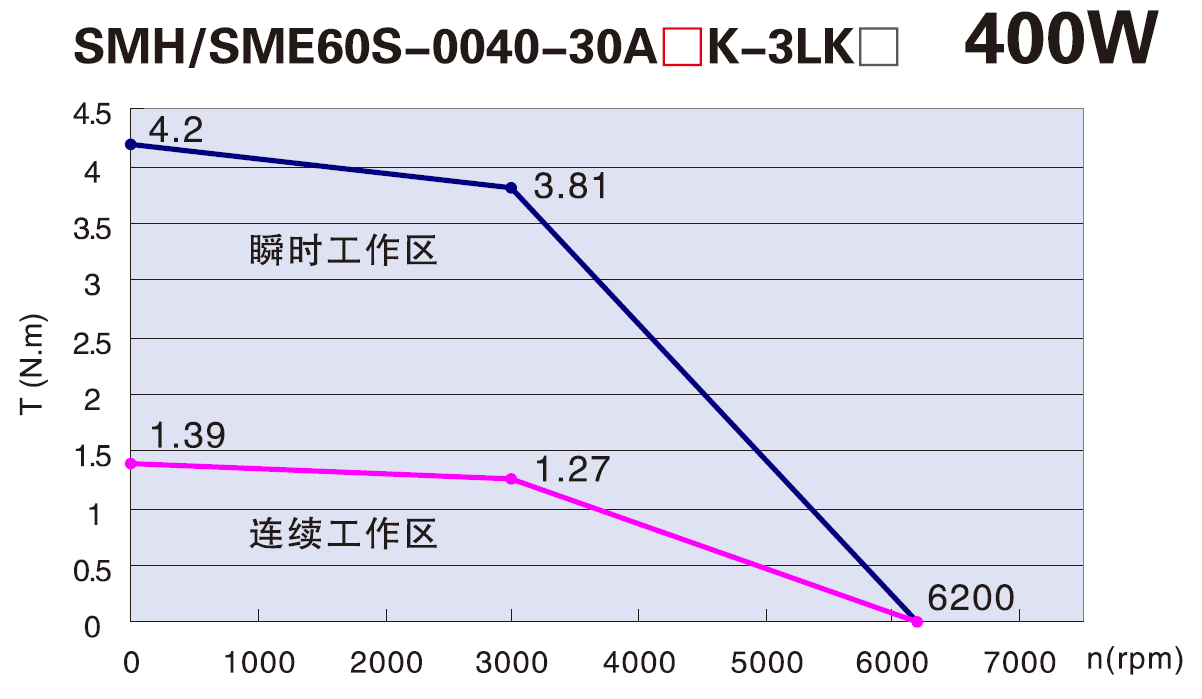

矩頻曲線

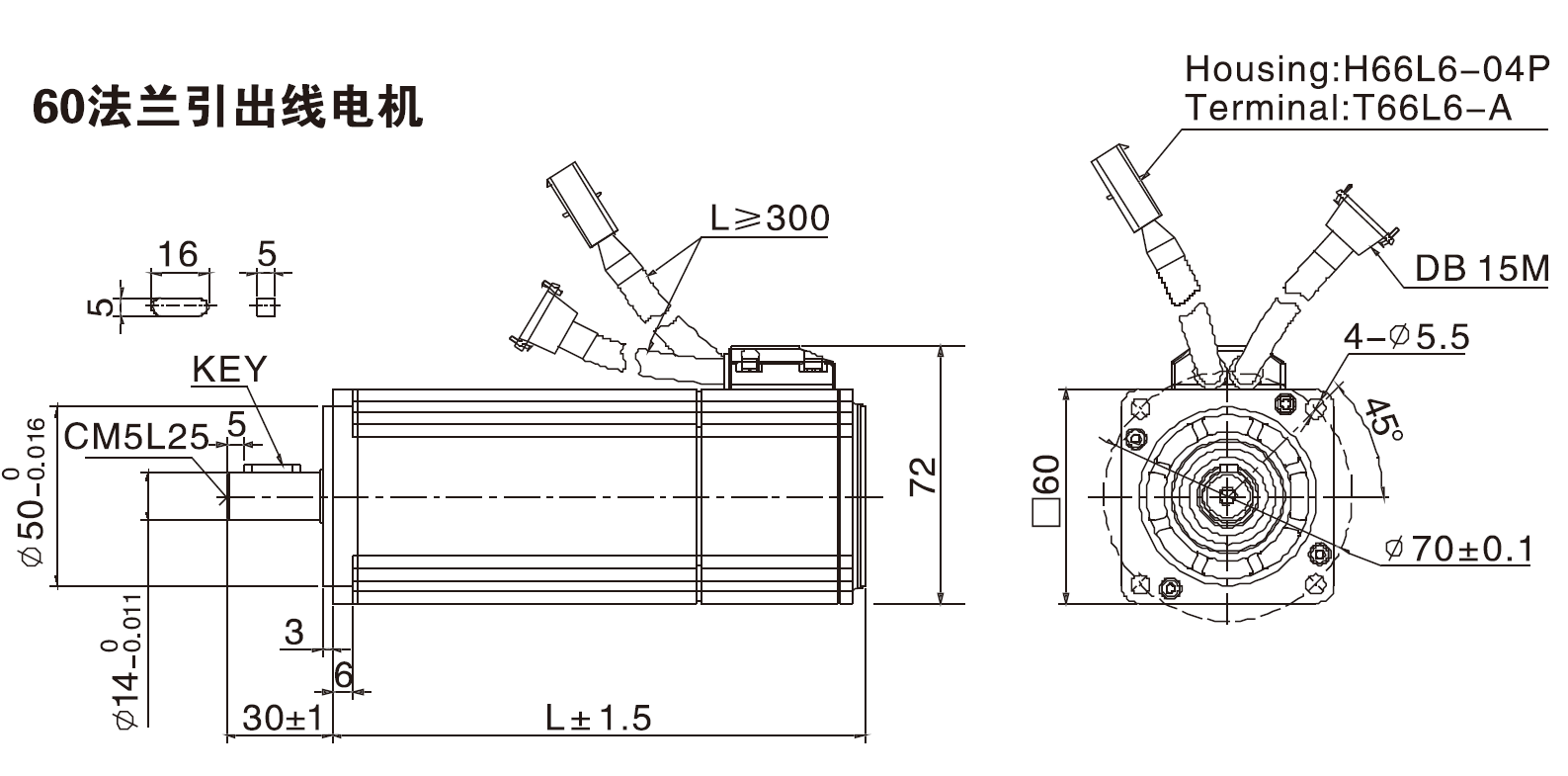

尺寸圖
