3M2280N
高性能, 多功能, 操作簡單, 性價比高
具有電機參數自動適應功能，保證發揮各類電機的最大性能
支持單/雙控制脈沖輸入
光耦隔離信號輸入, 脈沖響應頻率最高可達400KHz
14檔細分, 最高可達20000pulse/rev
具有微步濾波, 電機運行更加平滑
功能特點
- 高性能, 多功能, 操作簡單, 性價比高
- 具有電機參數自動適應功能，保證發揮各類電機的最大性能
- 具有驅動器試運行功能
- 具有相位記憶功能
- 支持單/雙控制脈沖輸入
- 光耦隔離ERR故障信號輸出功能, 實現與上位機的交互
- 靜止1.5S之后驅動器輸出電流自動減為當前值的一半
- 光耦隔離信號輸入, 脈沖響應頻率最高可達400KHz
- 14檔細分, 最高可達20000pulse/rev, 輸出相電流最大可達8A(峰值)
- 具有過壓, 欠壓, 過流, 過熱, 錯相保護功能
- 具有微步濾波, 可以對輸入脈沖進行動態平滑, 減少電機運動瞬變, 使電機運行更加平滑
技術參數
| 型號 | 3M2280N |
|---|---|
| 輸入電壓 | 單相交流220V AC±15% (50Hz) |
| 過壓保護電壓 | 大于395VDC |
| 欠壓保護電壓 | 小于200VDC |
| 過熱保護溫度 | 大于80度(熱敏電阻溫度) |
| 相電流(峰值) | 2.8/3.2/3.6/4.0/4.4/4.8/5.2/5.6/6.0/6.4/6.8/7.2/7.6/8.0 共14個設置值(單位:A) |
| 細分檔 | 400～20000pulse/rev, 共14檔 |
| 適用電機 | 三相110/130型混合式步進電機 |
| 輸入信號類型 | PLS(CW)、DIR(CCW)、A/B、FREE信號 輸入電壓：5V；輸入電流：6～16mA；(注：輸入電壓為24V時，需串入2K電阻) |
| 控制方式 | 脈沖控制：脈沖+方向(PLS+DIR、雙脈沖（CW/CCW）、A+B相 |
| 輸出信號 | ERR, 集電極開路輸出, 最大流過電流為10mA |
| 自動半流 | 自動半流等待時間為1.5s,相電流值減小50% |
| 保護電路類型 | 過壓報警、欠壓報警、過流保護、過熱保護 |
| 吸收電路 | 用于吸收電機反饋的能量, 此功能需要定制 |
使用環境
| 冷卻方式 | 強制風冷 |
| 使用場合 | 避免有金屬粉塵、絮狀物、油霧或腐蝕性氣體 |
| 工作環境濕度 | <85%, RH(不能結露和有水珠) |
| 工作環境溫度 | 0℃～+40℃ |
| 保存溫度 | -20℃～+70℃ |
| 重量(凈重) | 1.5Kg |
| 外形尺寸 | 201x 147 x 66mm |
| 防護等級 | IP20 |

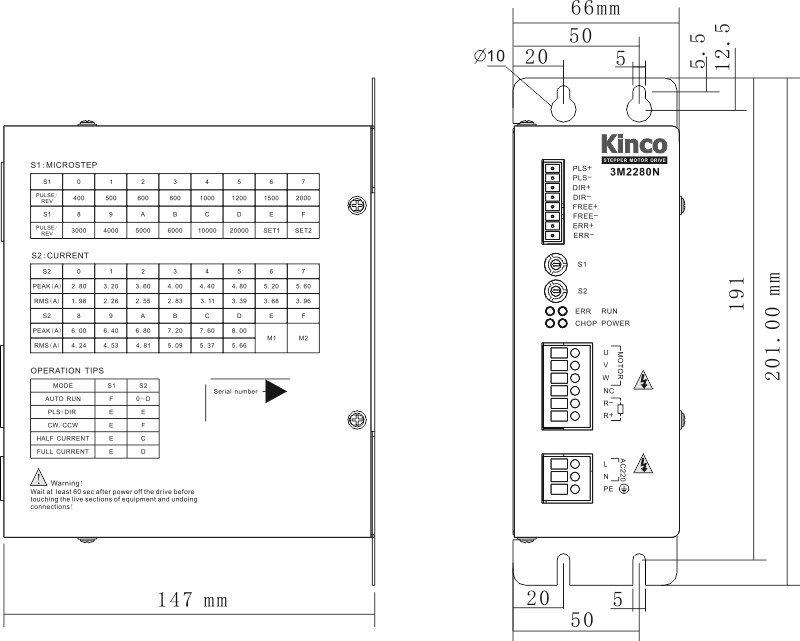

機械尺寸圖 (mm)
